數字調諧電調濾波器(2MHz~30MHz)36*27mm
應用：
1、軍用手持機等
2、其他接收機前端
特點：
1、窄帶，低頻，體積小
2、帶內相位噪聲低
3、噪聲系數優越
濾波器性能參數
|
(1) 頻率覆蓋范圍(Hz)： |
2-30MHZ 或按客戶要求確定頻率范圍 |
|
(2) 1dB相對帶寬： |
5MHz處：100-160 KHz；15MHz處：220-400 KHz |
|
(3) 帶內相位偏移 |
≤30 |
|
(4) 插入損耗： |
≤4dB |
|
(5) 工作溫度： |
-45~+85 |
|
(6) 貯存溫度： |
-55~+105 |
|
(7) 矩形系數 |
BW40/BW1 ≤10 |
|
(8) 匹配阻抗： |
50Ω |
|
(9) 駐波比： |
≤1.5 |
|
(10) 選擇性（Fo±10% |
≥17 |
|
(11)射頻輸入最大功率 |
最大+11 dBm |
|
(12) ATC調諧時間 |
≤50us |
|
(13) 外形尺寸： |
36.1×27.2×15 (±0.2mm) |

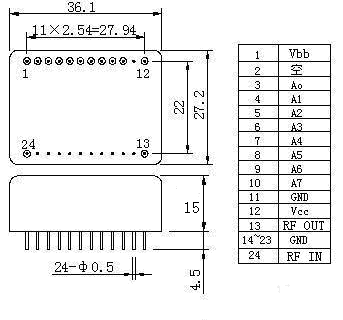

外形尺寸與引腳定義
注：此系列產品可按客戶要求制作
