數字調諧跳頻濾波器(30MHz~1.5GHz)小型35×34mm
應用：
1、各類跳頻電臺
特點：
1、體積小
2、調諧速度快
3、優越的選擇性
4、輸入信號動態范圍大
5、高度尺寸分別有8\10\15mm
濾波器性能參數
|
(1) 頻率覆蓋范圍(Hz)：
|
30MHz~1.5GHz 或按客戶要求確定頻率范圍 |
|
(2) 輸入/輸出阻抗： |
50 Ω |
|
(3) 輸入射頻功率： |
≥30 dBm |
|
(4) IP2： |
≥+100 dBm (輸入) |
|
(5) IP3： |
≥+40 dBm (輸入) |
|
(6) 調諧速度： |
≤10μS |
|
(7) 電源功耗： |
VCC +5 VDC Icc≤100 mA （或+3.3v供電） Vbb +100VDC Ibb≤1.5mA |
|
(8) 工作溫度范圍： |
-55~ + 85°C |
|
(9) 中心頻率漂移： |
≤80 PPM/°C |
|
(10) 貯存溫度范圍： |
-60 ~ +105°C |
|
(11) 插入損耗、3dB帶寬、矩形系數： |
同于H-B系列。 |
濾波器性能測試圖例（測試儀器：網絡分析儀）
60MHz 90MHz
200MHz 300MHz
500MHz
濾波器接口與控制
(1) 調諧控制
8位并行二進制碼 （A7～A0），電平兼容 TTL與 COMS 電平。
地址碼從00000000至11111010共251個調諧頻率。
地址碼從11111011至 11111111為電源省電模式。
(2) 地址碼計算
調諧地址 =（
）×250
fx 待調諧中心頻率；
flow 本頻率段最低端頻率；
fhigh 本頻率段最高端頻率；
例：使用30MHz至90MHz的濾波器，待調諧頻率60MHz，則地址碼計算如下：地址碼(60MHz)=(60-30)/(90-30)×250=125=01111101(二進制)
(3) 信號輸入功率與反偏電壓
Vbb為濾波器內部反偏電壓，可提供最低+15VDC電壓，最高+100VDC電壓。隨Vbb的提高，濾波器的信號功率容量將增大。推薦使用+100VDC電壓，以獲得最佳信號功率容量（1W）。

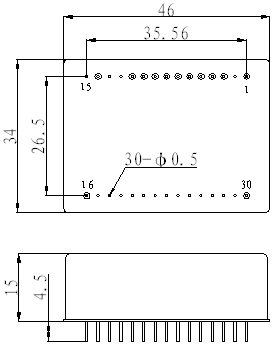

(4) 外形尺寸與引腳定義
PIN
REF DES
1
Vcc+5VDC
2
GND
3
A7
4
A6
5
A5
6
A4
7
A3
8
A2
9
A1
10
A0
11
N/C
12
GND
13
GND
14
Vbb+100V
15
GND
16
RF I/O
30
RF I/O
