跳頻濾波器01
應用：
1、各類跳頻電臺
特點：
1、標準系列產品，可與國外同系列產品互換
2、調諧速度快
3、優(yōu)越的選擇性
4、輸入信號動態(tài)范圍大
注：此系列產品可按客戶要求制作。
濾波器性能參數
|
(1) 頻率覆蓋范圍(Hz)： |
30MHz~2.5GHz 或按客戶要求確定頻率范圍 |
|
(2) 輸入/輸出阻抗： |
50 Ω |
|
(3) 輸入射頻功率： |
≥30 dBm |
|
(4) IP2： |
≥+100 dBm (輸入) |
|
(5) IP3： |
≥+40 dBm (輸入) |
|
(6) 調諧速度： |
≤10μS |
|
(7) 電源功耗： |
VCC +5 VDC Icc≤100 mA （+3.3VDC） Vbb +100 VDC Ibb≤1.5mA |
|
(8) 工作溫度范圍： |
-55 ~ + 85°C |
|
(9) 中心頻率漂移： |
≤80 ppm/°C |
|
(10) 貯存溫度范圍： |
-60 ~ +105°C |
|
(11) 插入損耗、3dB帶寬、矩形系數： |
見下表 |
表1
|
頻率范圍 (MHz) |
型號后綴 代號 |
插入損耗 (dB) |
3dB帶寬 (%) |
矩形系數 （30dB/3dB） |
2f0帶外抑制 （dB） |
|
30-90 |
-1 |
0.9 |
19.5 |
5.8 |
45 |
|
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.0 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
40-110 |
-1 |
0.8 |
19.5 |
5.8 |
45 |
|
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
|
-3 |
2.5 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.2 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
90-200 |
-1 |
0.8 |
19.5 |
5.8 |
45 |
|
-2 |
1.6 |
9.5 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.5 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
頻率范圍 (MHz) |
型號后綴 代號 |
插入損耗 (dB) |
3dB帶寬 (%) |
矩形系數 （30dB/3dB） |
2f0帶外抑制 （dB） |
|
200-400 |
-1 |
0.9 |
20.0 |
5.8 |
45 |
|
-2 |
1.6 |
10.0 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
6.0 |
60 |
|
|
-4 |
3.3 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
225-515 |
-1 |
0.8 |
19.5 |
6.5 |
45 |
|
-2 |
1.7 |
9.8 |
6.0 |
55 |
|
|
-3 |
2.7 |
6.8 |
5.8 |
60 |
|
|
-4 |
3.5 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
400-700 |
-1 |
0.9 |
20.0 |
6.0 |
45 |
|
-2 |
1.6 |
10.0 |
6.5 |
55 |
|
|
-3 |
2.7 |
6.5 |
5.8 |
60 |
|
|
-4 |
3.6 |
4.8 |
5.5 |
65 |
|
|
-5 |
4.2 |
3.5 |
5.5 |
70 |
|
|
700-1500 |
-1 |
0.8 |
20.0 |
6.5 |
45 |
|
-2 |
1.5 |
10.0 |
6.5 |
55 |
|
|
-3 |
2.0 |
6.5 |
5.8 |
60 |
|
|
-4 |
2.9 |
4.8 |
5.5 |
60 |
|
|
-5 |
4.3 |
3.5 |
5.5 |
60 |

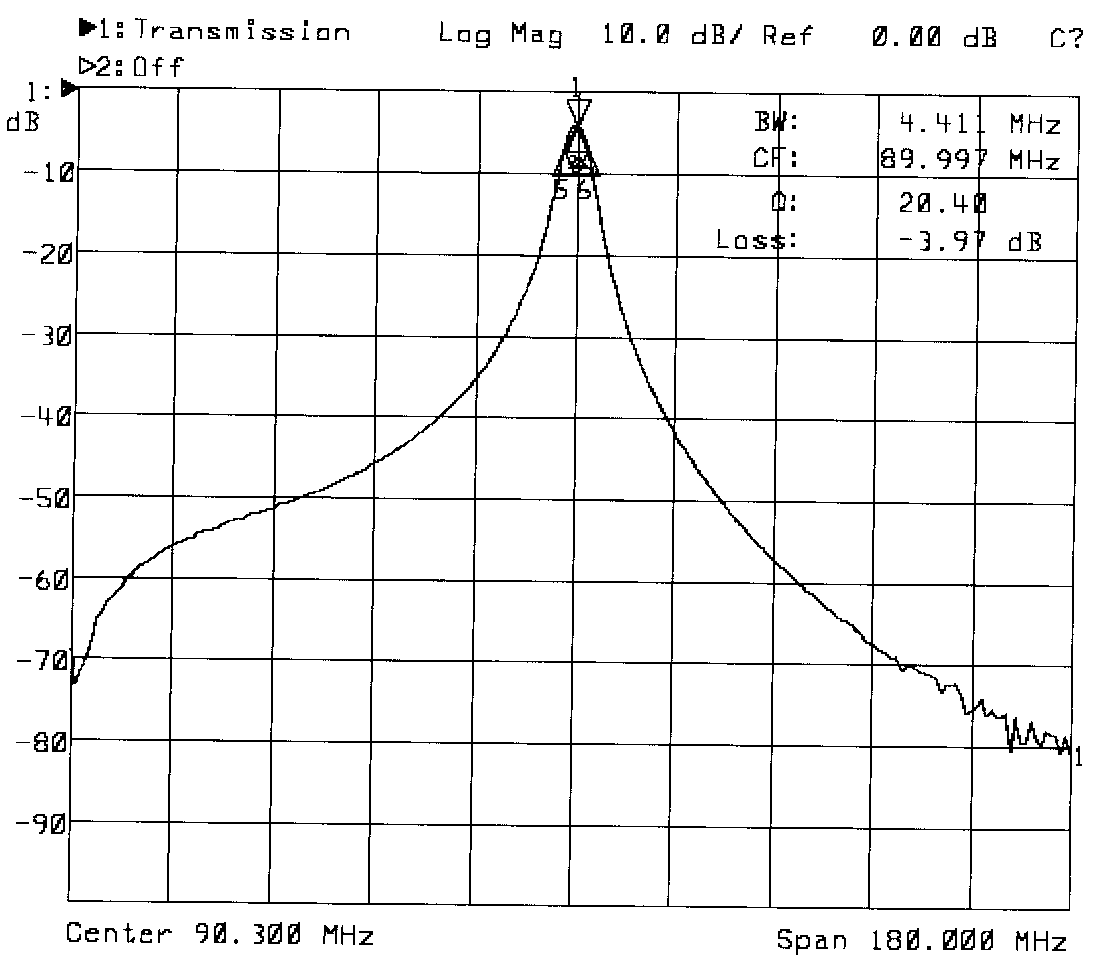

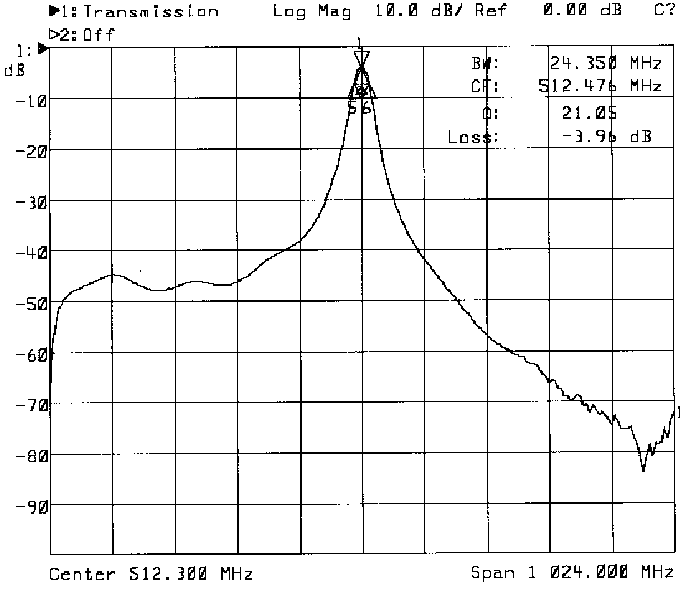

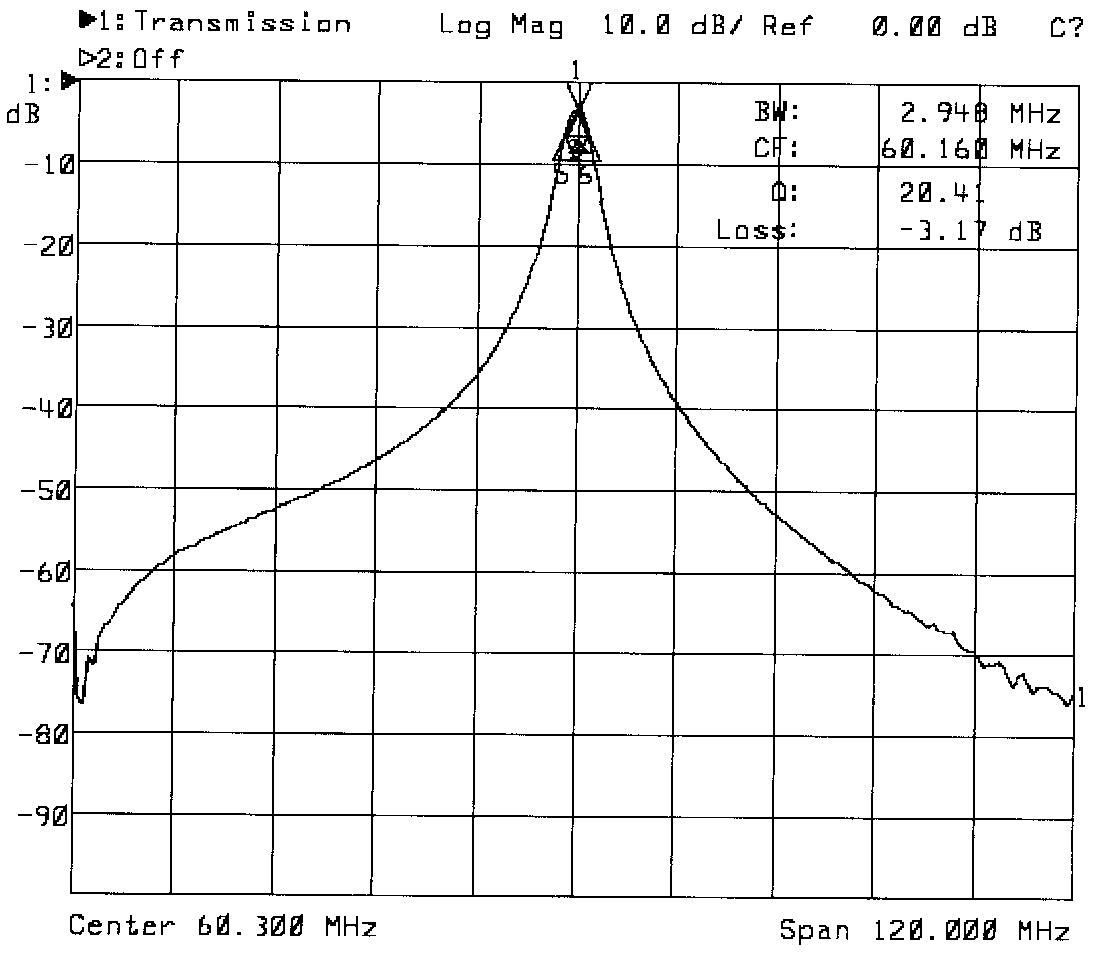

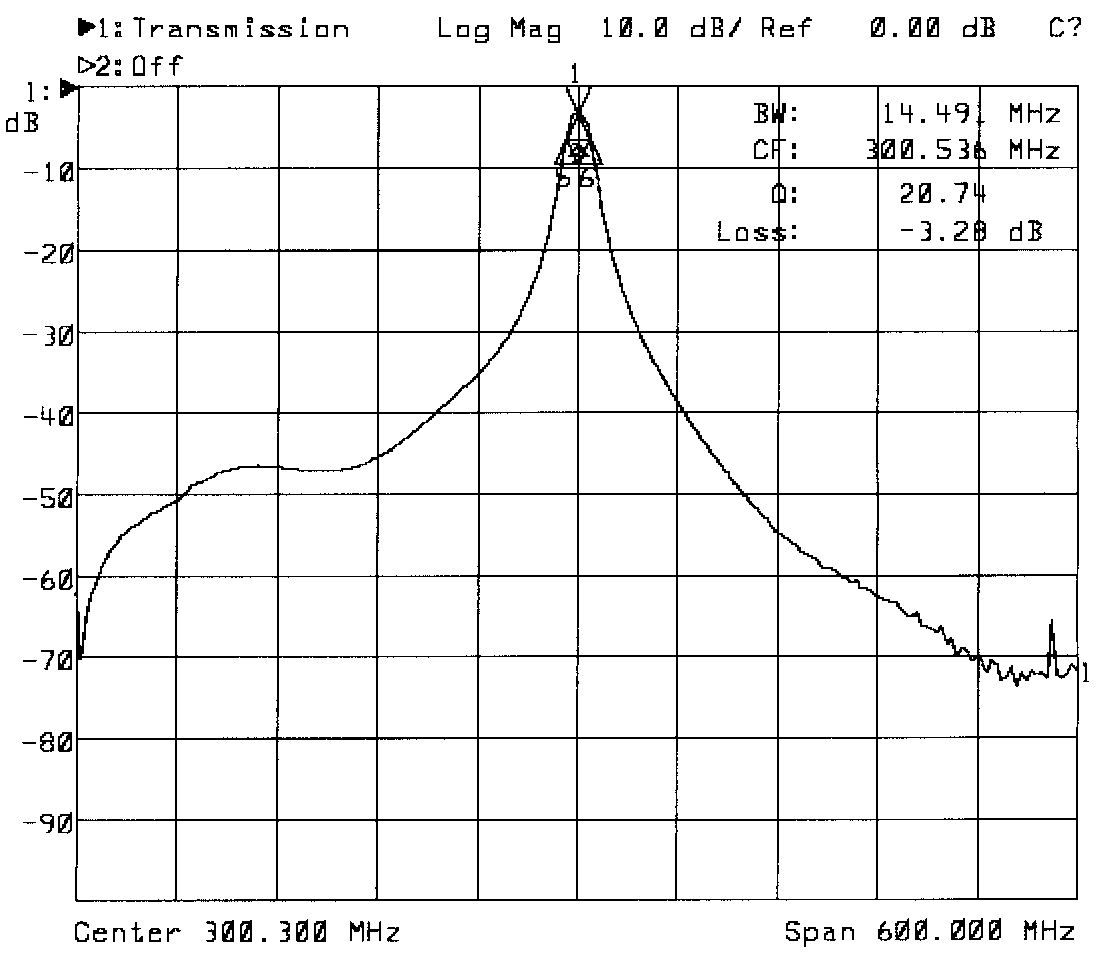

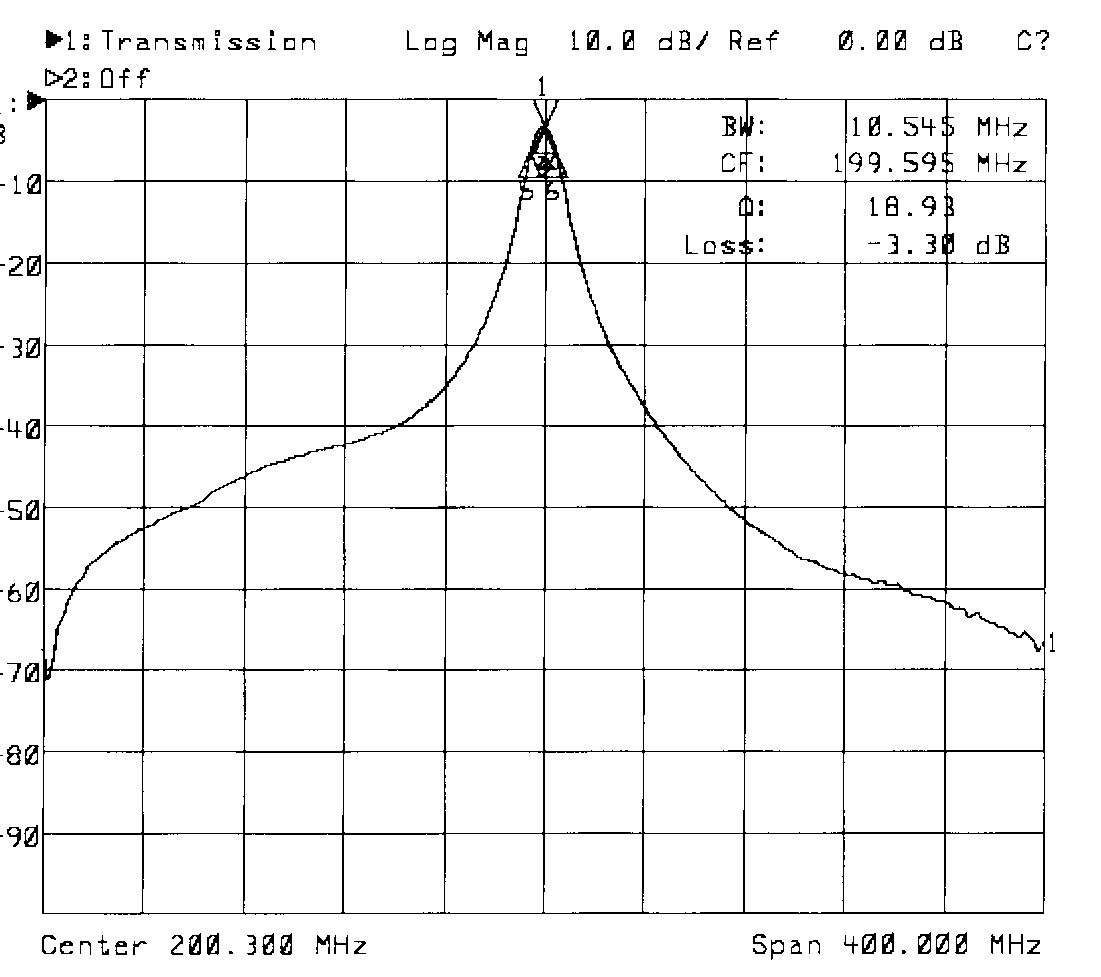

濾波器性能測試圖例（測試儀器：網絡分析儀）
濾波器接口與控制
(1) 調諧控制
8位并行二進制碼 （A7～A0），電平兼容TTL與 COMS 電平。
地址碼從00000000至11111010共251個調諧頻率。
地址碼從11111011至 11111111為電源省電模式。
(2) 地址碼計算
調諧地址 =（
）×250
fx 待調諧中心頻率；
flow 本頻率段最低端頻率；
fhigh 本頻率段最高端頻率；
注：此系列產品可按客戶要求制作。
例：使用30MHz至90MHz的濾波器，待調諧頻率60MHz，則地址碼計算如下：
地址碼(60MHz)=(60-30)/(90-30)×250=125=01111101(二進制)
(3) 信號輸入功率與反偏電壓
Vbb為濾波器內部反偏電壓，可提供最低+15VDC電壓，最高+100VDC電壓。
隨Vbb的提高，濾波器的信號功率容量將增大。推薦使用+100VDC電壓，以
獲得最佳信號功率容量（1W）。
(4) 外形尺寸與引腳定義(mm)
|
PIN |
引腳定義 |
|
1 |
RF I/O |
|
2、3、5 |
GND |
|
4 |
Vcc+5VDC |
|
6 |
A7 |
|
7 |
A6 |
|
8 |
A5 |
|
9 |
A4 |
|
10 |
A3 |
|
11 |
A2 |
|
12 |
A1 |
|
13 |
A0 |
|
14 |
N/C |
|
15、16 |
GND |
|
17 |
Vbb+100V |
|
18、19、20 |
GND |
|
21 |
RF I/O |
